Produkt-Beschreibung
Allgemeine Beschreibung

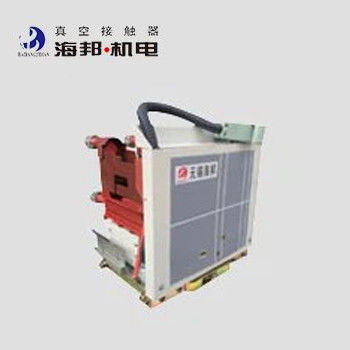

Hai Bang 12 kV Vakuumkontakter-Schutzschutzgerät Kombinationseinheit HCR-12J ((D) Y/D200-50T sind anwendbar auf AC 50-60Hz Stromversorgungssysteme, Nennspannung 12 kV, Nennstrom 200A. HCR-7.2J(D)Y/D315-50T ist eine andere Art von Vakuumkontakt-Schutzschutz-Kombinationseinheit, wobei die Nennspannung 7,2 kV und der Nennstrom 315 A beträgt.
Die Vakuumkontakter-Sicherungskombination kann im Schaltschrank installiert werden, um einen F-C-Schaltkreis zu bilden und in Verbindung mit einem umfassenden Schutz zu verwenden.Die Vakuumkontakterinheit kombiniert eine Hochspannungssicherung, die in der Lage ist, eine Vielzahl von Kurzschlussfehlströmen mit einem Vakuumkontakter zu brechen, der häufig betrieben werden kannEs kann zum häufigen Starten von Motoren und zum häufigen Schalten von Transformatoren und Kondensatoren verwendet werden.
Die Vakuum-Kontakter-Schutzschutzschutz-Kombination wird in Kraftwerken, Chemikalien, Kohlengruben, Metallurgie, Häfen und Werfen weit verbreitet.Es kann von Kraftwerken und Industrie- und Bergbauunternehmen verwendet werden, um Wechselstrom-Hochvoltmotoren ein- und auszuschalten, Transformatoren, Induktionsöfen und anderen Lasten und hat die Funktion des Kurzschlussschutzes.Der Wagen an der Unterseite der 12kV Vakuum Contactor-Sicherung Kombinationseinheit kann leicht aus dem Schaltschrank bewegt werdenDie Höhe der Umgebung, in der das Produkt verwendet wird, darf 1000 m über dem Meeresspiegel liegen.
Technische Daten:
|
Name |
Einheit | Wert | ||||
|
Hauptkreislauf |
Nennbetriebsspannung (Ue) |
KV |
7.2 | 12 | ||
| Nennbetriebsstrom (Ie) ((Abhängig von der Sicherung) |
Eine |
≤ 315 | ≤ 200 | |||
| Nennfrequenz (fr) | Hz | 50 bis 60 | ||||
| Nennwert für den erwarteten Kurzschlussbrückstrom (wirksamer Wert) | kA | ≤ 50 | ||||
| Nennwert des erwarteten Kurzschlussstroms (Peakwert) | kA | 125 | ||||
| Leistungsfrequenz Widerstandsspannung |
Verkabelung zum Erdanschluss |
KV |
32 |
42 | ||
|
Vakuumbremsen |
KV |
32 | 42 | |||
| Erleichterungspuls Widerstandsspannung |
KV |
60 | 75 | |||
|
Steuerkreis |
Nennspannung (Us) |
V |
AC 110/220/380 | |||
| DC 110/220 | ||||||
| Nennleistung (P) | VA | ≤ 1000/100 (Absorption/Haltung) | ||||
| Nennleistung (P) mechanische Halteleistung | VA | ≤ 900/600 (Schließung/Eröffnung) | ||||
|
Hilfsschaltkreis |
Formular | (6a+6b) | ||||
|
Nennwert |
Wechselstrom 380V/5A | |||||
|
Steuerungsschaltung, Hilfsschaltung zur Erdung Frequenz Widerstandsspannung |
KV | 2 | ||||
|
Nennbetriebsfrequenz |
Langfristig |
Zeit/h |
300 | |||
|
Kurzfristige |
Zeit/h | 600 | ||||
|
Mechanische Ausdauer |
10000 mal | 30 | ||||
|
Elektrische Ausdauer |
10000 mal | 10 ((AC-3) | ||||
|
Mechanische Eigenschaften |
Schließzeit |
m |
≤ 150 | |||
| Dreiphasige asynchrone Zeit | m | ≤ 3 | ||||
| Ursprüngliche Öffnungszeit | m | ≤ 150 (elektrische Halterung), ≤ 60 (mechanische Halterung) | ||||
| Schließungsschlag | m | ≤ 4 | ||||
Anmerkung:
1Die Nennspannung kann je nach Kundenanforderung hergestellt werden.
2Für den mechanischen Halter muss die Schließvorrichtung alle 100.000 Mal ersetzt werden.
